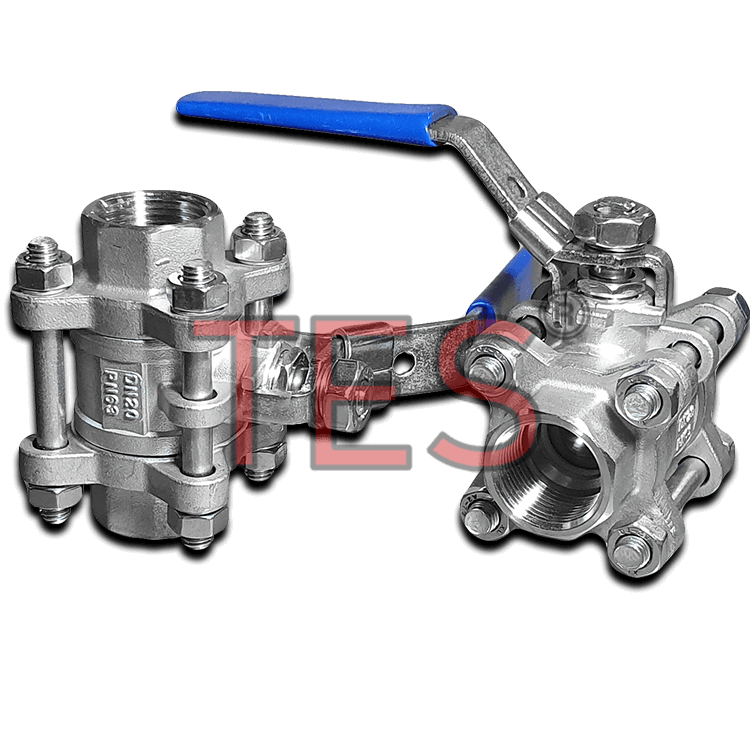

Paslanmaz 3 parçalı dişli küresel vana, tesisat ürünlerinin giriş-çıkışlarında akışı kontrol etmek ve hattı kesmek (açıp kapatmak) için kullanılan, gövdesi üç parçadan oluşan dişli bağlantılı bir vanadır. Kromtes olarak TES markalı DIN 3202 – M3 standardındaki PN63 tam geçişli 3 parçalı dişli küresel vanaları AISI 304 ve AISI 316 kalitede, 1/2″ ile 4″ arasındaki ölçülerde tedarik ediyoruz; ayrıca farklı ölçü ve adetler için hızlı teklif veriyoruz.
Örneğin üç parçalı gövdesi sayesinde orta gövde, uç parçalar hatta bağlı kalırken sökülebilir; bu da bakım ve conta değişimini kolaylaştırır. Tam geçişli yapısıyla akışta daralma oluşmaz, ISO 5211 tepe flanşı sayesinde de vanaya otomasyon için aktüatör takılabilir. Bağlantı DIN 2999 – BSP diş ile yapılır, çalışma sıcaklığı -50 / +210 °C’dir. Gövdesi iki parçadan oluşan model için 2 parçalı dişli küresel vana, flanşlı hatlar için ise 3 parçalı flanşlı küresel vana sayfasına bakabilirsiniz.
| Standart | DIN 3202 – M3 |
| Basınç sınıfı | PN63 |
| Tip | 3 parçalı, tam geçişli |
| Bağlantı | DIN 2999 – BSP diş |
| Tepe flanşı | ISO 5211 |
| Çalışma sıcaklığı | -50 / +210 °C |
| Gövde malzemesi | AISI 304 / AISI 316 |
| Ölçü aralığı | 1/2″ – 4″ |
| Marka | TES |
| Teslimat | Standart ölçüler stoktan |
DIN 3202 PN63 Paslanmaz 3 Parçalı Dişli Küresel Vana Ölçü Tablosu
| Ölçü (inç) | Geçiş çapı Ød (mm) | Boy L (mm) | Kol W (mm) | Yükseklik H (mm) | Diş boyu k (mm) |
|---|---|---|---|---|---|
| 1/2″ | 15 | 75 | 100 | 52 | 15 |
| 3/4″ | 20 | 80 | 120 | 60 | 16 |
| 1″ | 25 | 90 | 160 | 78 | 19 |
| 1 1/4″ | 32 | 110 | 160 | 88 | 22 |
| 1 1/2″ | 40 | 120 | 190 | 95 | 22 |
| 2″ | 50 | 140 | 190 | 100 | 26 |
| 2 1/2″ | 65 | 185 | 250 | 120 | 29 |
| 3″ | 80 | 205 | 250 | 130 | 32 |
| 4″ | 100 | 240 | 280 | 160 | 38 |
Tüm ölçüler milimetredir. Ød: küre geçiş çapı, L: vana boyu, W: kol uzunluğu, H: vana ekseninden kol üstüne yükseklik, k: diş boyu. Bağlantı: DIN 2999 – BSP diş. Tepe flanşı: ISO 5211. Çalışma sıcaklığı: -50 / +210 °C.
Parça ve Malzeme Listesi
| No. | Parça | Malzeme |
|---|---|---|
| 1 | Gövde / Body | AISI 304 |
| 2 | Küre / Ball | AISI 304 |
| 3 | Küre contası / Ball seat | R-PTFE |
| 4 | Gövde teflonu / Body gasket | PTFE |
| 5 | O-ring | Viton |
| 6 | Sızdırmazlık contası / Stem packing | PTFE |
| 7 | Salmastra / Gland | AISI 304 |
| 8 | Hareket mili / Stem | AISI 304 |
| 9 | Somun / Nut | AISI 304 |
| 10 | Kol / Handle | AISI 304 |
| 11 | Yay pulu / Spring washer | AISI 304 |
| 12 | Somun / Nut | AISI 304 |
| 13 | Cıvata / Bolt | AISI 304 |

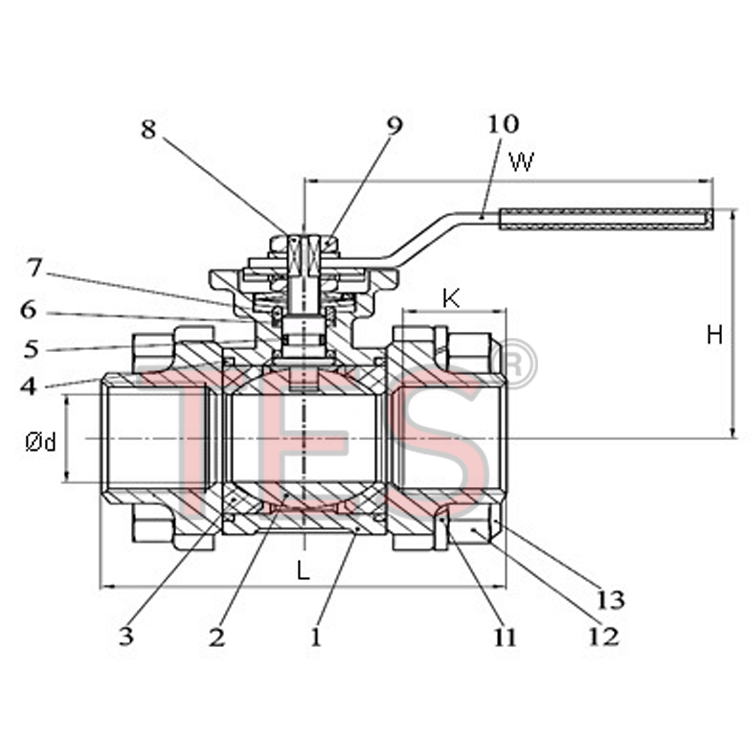

Parça numaraları teknik çizimdeki numaralarla aynıdır. Tabloda AISI 304 gövdeli modelin malzemeleri gösterilmiştir; vanalarımızı AISI 316 gövdeli olarak da tedarik ediyoruz. Detaylı teknik föy için PDF kataloğu inceleyebilirsiniz.
Paslanmaz 3 Parçalı Dişli Küresel Vana Nerelerde Kullanılır?
Paslanmaz 3 Parçalı Dişli Küresel Vana en çok şu noktalarda kullanılır:
- Hattı açıp kapatmak: sıvı ve gaz hatlarında akışı tamamen açmak veya kesmek için kullanılır.
- Sık bakım gereken hatlar: orta gövdesi hattan sökülebildiği için bakım ve conta değişimi kolaydır.
- Otomasyonlu sistemler: ISO 5211 tepe flanşı sayesinde pnömatik veya elektrikli aktüatör takılabilir.
Bu ürünü özellikle gıda, ilaç, kimya ve enerji sektörlerindeki paslanmaz tesisatlarda sık görürsünüz.
Neden Kromtes'ten Tedarik Etmelisiniz?
Kromtes, TES markasının sahibi ve Türkiye ithalatçısıdır. TES, firmamızın tescilli markasıdır; bu yüzden ürünü kaynağından depomuza kadar doğrudan biz takip ediyoruz.
- Stoktan teslim: Standart ölçülerdeki 3 parçalı dişli küresel vanaları stoktan, bekletmeden gönderiyoruz.
- Tescilli TES markası: Ürünlerin üzerinde TES markası yer alır; böylece aldığınız parçanın kaynağını her zaman bilirsiniz.
- Doğrudan ithalatçıdan tedarik: Aracı olmadan doğrudan ithalatçı firmadan alırsınız; bu da fiyat ve tedarik sürekliliğinde avantaj sağlar.
- 30 yıllık sektör deneyimi: Doğru ölçü ve malzeme seçiminde ekibimiz size destek olur.
3 Parçalı Küresel Vana Hakkında Sık Sorulan Sorular
Paslanmaz 3 parçalı dişli küresel vana nedir?
Tesisat ürünlerinin giriş-çıkışlarında akışı kontrol etmek ve hattı kesmek için kullanılan, gövdesi üç parçadan oluşan dişli bağlantılı bir küresel vanadır (ball valve). Kromtes, TES markalı DIN 3202 – M3 standardındaki PN63 tam geçişli modelleri AISI 304 ve AISI 316 kalitede, 1/2″ ile 4″ arası ölçülerde tedarik eder.
3 parçalı dişli küresel vana hangi ölçülerde bulunur?
Standart ölçüler 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″ ve 4″ şeklindedir. Geçiş çapı, boy, kol uzunluğu ve yükseklik değerlerini sayfadaki tabloda bulabilirsiniz.
3 parçalı ve 2 parçalı küresel vana arasındaki fark nedir?
3 parçalı vananın gövdesi üç, 2 parçalı vananın gövdesi ise iki parçadan oluşur. 3 parçalı vanalarda orta gövde, uç parçalar hatta bağlı kalırken sökülebildiği için bakım ve conta değişimi daha kolaydır.
ISO 5211 tepe flanşı ne işe yarar?
ISO 5211 tepe flanşı, vananın üstüne pnömatik veya elektrikli aktüatör bağlanabilmesini sağlayan standart bağlantı yüzeyidir. Böylece vana elle kullanılabildiği gibi otomasyon sistemine de bağlanabilir.
Çalışma basıncı ve sıcaklığı nedir?
Bu vanalar PN63 basınç sınıfındadır ve -50 °C ile +210 °C arasındaki sıcaklıklarda kullanılabilir. Bağlantı DIN 2999 – BSP diş ile yapılır.
Paslanmaz 3 parçalı küresel vana stokta var mı, fiyat teklifi nasıl alınır?
Evet. Standart ölçülerdeki TES marka 3 parçalı dişli küresel vanaları AISI 304 ve AISI 316 kalitede stoktan teslim ediyoruz. Genel tesisat, su ve gıda uygulamalarında 304 çoğunlukla yeterlidir; klorlu su, deniz suyu veya asidik kimyasallar gibi korozif ortamlarda 316 daha doğru bir seçimdir. Güncel fiyat için sayfanın üstündeki TEKLİF İSTE butonunu kullanın ya da +90 212 549 88 37 numaralı telefondan Kromtes satış ekibini arayın.
