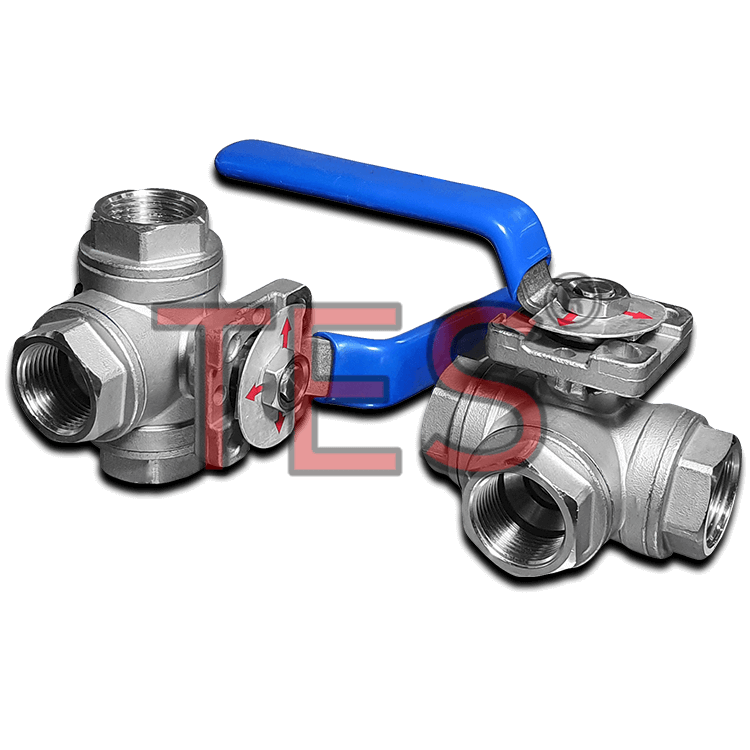

Paslanmaz 3 yollu dişli küresel vana, tesisat ürünlerinin giriş-çıkışlarında akışa yön vermek, akışı farklı hatlara ayırmak veya hattı kesmek için kullanılan, üç bağlantı ağzına sahip dişli bir vanadır. Kromtes olarak TES markalı PN63 3 yollu dişli küresel vanaları T-tip ve L-tip olarak, AISI 304 ve AISI 316 kalitede, 1/2″ ile 2″ arasındaki ölçülerde tedarik ediyoruz; ayrıca farklı ölçü ve adetler için hızlı teklif veriyoruz.
Örneğin alttan giren akış, kolun konumuna göre T-tip vanada sola, sağa veya iki yöne birden; L-tip vanada ise sola ya da sağa yönlendirilir. Böylece tek vanayla iki hat arasında geçiş yapılabilir. Bağlantı DIN 2999 – BSP diş ile yapılır, ISO 5211 tepe flanşı sayesinde aktüatör takılabilir, çalışma sıcaklığı -50 / +210 °C’dir. Tek yönlü açma-kapama için 2 parçalı dişli küresel vana kullanılır.
| Basınç sınıfı | PN63 |
| Tip | 3 yollu, T-tip ve L-tip |
| Bağlantı | DIN 2999 – BSP diş |
| Tepe flanşı | ISO 5211 |
| Çalışma sıcaklığı | -50 / +210 °C |
| Gövde malzemesi | AISI 304 / AISI 316 |
| Ölçü aralığı | 1/2″ – 2″ |
| Marka | TES |
| Teslimat | Standart ölçüler stoktan |
PN63 Paslanmaz 3 Yollu Dişli Küresel Vana Ölçü Tablosu
| Ölçü (inç) | Geçiş çapı ØD (mm) | Boy L (mm) | Yükseklik H (mm) |
|---|---|---|---|
| 1/2″ | 13 | 75 | 61 |
| 3/4″ | 16 | 86 | 61 |
| 1″ | 20 | 101 | 87 |
| 1 1/4″ | 25 | 118 | 101 |
| 1 1/2″ | 32 | 125 | 104 |
| 2″ | 38 | 149 | 110 |
Tüm ölçüler milimetredir. ØD: küre geçiş çapı, L: vana boyu, H: yükseklik. Bağlantı: DIN 2999 – BSP diş. Tepe flanşı: ISO 5211. Çalışma sıcaklığı: -50 / +210 °C.
Akış Pozisyonları
| Tip | Akış pozisyonları (giriş alttan) |
|---|---|
| T-tip | Sola çıkış, iki yöne çıkış, sağa çıkış |
| L-tip | Sola çıkış, sağa çıkış |

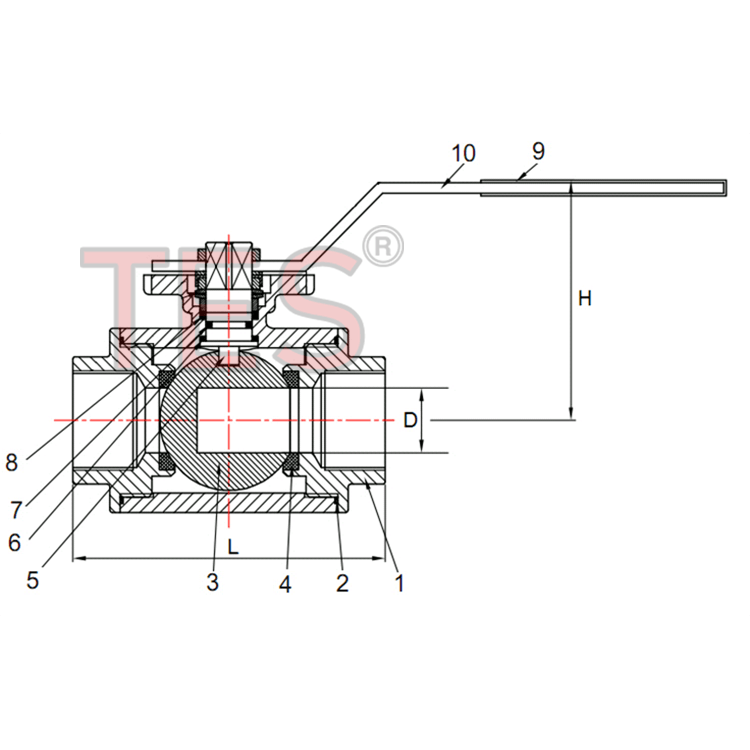

Parça ve Malzeme Listesi
| No. | Parça | Malzeme |
|---|---|---|
| 1 | Gövde / Body | AISI 304 |
| 2 | Kapak / Cap | AISI 304 |
| 3 | Küre / Ball | AISI 304 |
| 4 | Küre contası / Ball seat | R-PTFE |
| 5 | Hareket mili / Stem | AISI 304 |
| 6 | O-ring | R-PTFE |
| 7 | Hareket mili contası / Stem seat | PTFE |
| 8 | Somun / Nut | AISI 304 |
| 9 | Kol kaplama / Plastic cover | Plastik |
| 10 | Kol / Handle | AISI 304 |
Parça numaraları teknik çizimdeki numaralarla aynıdır. Tabloda AISI 304 gövdeli modelin malzemeleri gösterilmiştir; vanalarımızı AISI 316 gövdeli olarak da tedarik ediyoruz. Detaylı teknik föy için PDF kataloğu inceleyebilirsiniz.
Paslanmaz 3 Yollu Dişli Küresel Vana Nerelerde Kullanılır?
Paslanmaz 3 Yollu Dişli Küresel Vana en çok şu noktalarda kullanılır:
- Akışa yön vermek: akışı iki farklı hatta yönlendirmek için kullanılır.
- Hat ayırma ve birleştirme: tek vanayla iki hat arasında geçiş yapılmasını sağlar.
- Otomasyonlu sistemler: ISO 5211 tepe flanşı sayesinde aktüatör takılabilir.
Bu ürünü özellikle gıda, ilaç, kimya ve enerji sektörlerindeki paslanmaz tesisatlarda sık görürsünüz.
Neden Kromtes'ten Tedarik Etmelisiniz?
Kromtes, TES markasının sahibi ve Türkiye ithalatçısıdır. TES, firmamızın tescilli markasıdır; bu yüzden ürünü kaynağından depomuza kadar doğrudan biz takip ediyoruz.
- Stoktan teslim: Standart ölçülerdeki 3 yollu dişli küresel vanaları stoktan, bekletmeden gönderiyoruz.
- Tescilli TES markası: Ürünlerin üzerinde TES markası yer alır; böylece aldığınız parçanın kaynağını her zaman bilirsiniz.
- Doğrudan ithalatçıdan tedarik: Aracı olmadan doğrudan ithalatçı firmadan alırsınız; bu da fiyat ve tedarik sürekliliğinde avantaj sağlar.
- 30 yıllık sektör deneyimi: Doğru ölçü ve malzeme seçiminde ekibimiz size destek olur.
3 Yollu Küresel Vana Hakkında Sık Sorulan Sorular
Paslanmaz 3 yollu küresel vana nedir?
Akışa yön vermek, akışı farklı hatlara ayırmak veya hattı kesmek için kullanılan, üç bağlantı ağzına sahip bir küresel vanadır (ball valve). Kromtes, TES markalı PN63 3 yollu dişli küresel vanaları T-tip ve L-tip olarak, AISI 304 ve AISI 316 kalitede, 1/2″ ile 2″ arası ölçülerde tedarik eder.
3 yollu dişli küresel vana hangi ölçülerde bulunur?
Standart ölçüler 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ ve 2″ şeklindedir. Geçiş çapı, boy ve yükseklik değerlerini sayfadaki tabloda bulabilirsiniz.
T-tip ve L-tip 3 yollu vana arasındaki fark nedir?
İki tipte de akış alttan girer. T-tip vanada akış sola, sağa veya iki yöne birden verilebilir. L-tip vanada ise akış yalnızca sola ya da sağa yönlendirilir; iki yöne birden çıkış yoktur.
3 yollu vana ile 2 yollu küresel vana arasındaki fark nedir?
2 yollu (standart) küresel vana yalnızca hattı açar veya kapatır. 3 yollu vana ise üç bağlantı ağzı sayesinde akışı farklı hatlara yönlendirebilir.
Çalışma basıncı ve sıcaklığı nedir?
Bu vanalar PN63 basınç sınıfındadır ve -50 °C ile +210 °C arasındaki sıcaklıklarda kullanılabilir. Bağlantı DIN 2999 – BSP diş ile yapılır.
Paslanmaz 3 yollu küresel vana stokta var mı, fiyat teklifi nasıl alınır?
Evet. Standart ölçülerdeki TES marka 3 yollu dişli küresel vanaları AISI 304 ve AISI 316 kalitede stoktan teslim ediyoruz. Genel tesisat, su ve gıda uygulamalarında 304 çoğunlukla yeterlidir; klorlu su, deniz suyu veya asidik kimyasallar gibi korozif ortamlarda 316 daha doğru bir seçimdir. Güncel fiyat için sayfanın üstündeki TEKLİF İSTE butonunu kullanın ya da +90 212 549 88 37 numaralı telefondan Kromtes satış ekibini arayın.
