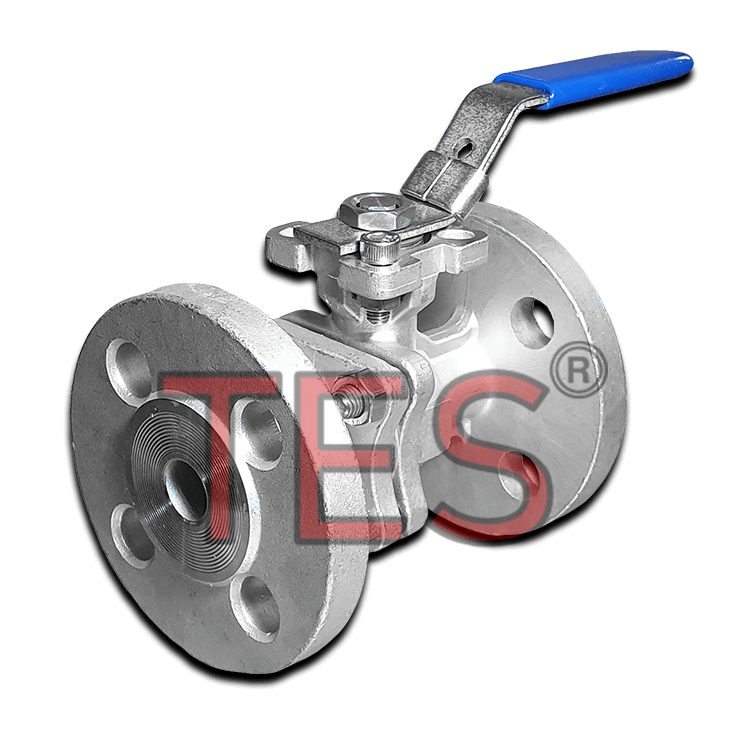

Paslanmaz 2 parçalı flanşlı küresel vana, flanşlı boru hatlarında ve ürünlerin giriş-çıkışlarında akışı kontrol etmek ve hattı kesmek için kullanılan, gövdesi iki parçadan oluşan bir vanadır. Kromtes olarak TES markalı PN16 tam geçişli 2 parçalı flanşlı küresel vanaları AISI 304 ve AISI 316 kalitede, 1/2″ ile 8″ arasındaki ölçülerde tedarik ediyoruz; ayrıca farklı ölçü ve adetler için hızlı teklif veriyoruz.
Örneğin vananın iki ucundaki flanşlar, hattaki karşı flanşlara conta ile cıvatalanır; böylece vana kaynak veya diş gerektirmeden hatta bağlanır ve sökülebilir. Flanşları TS EN 1092-1 PN16 ölçülerindedir, bu yüzden PN16 düz flanşlarla doğrudan eşleşir. Çalışma sıcaklığı -50 / +210 °C’dir. Daha yüksek basınç için PN40 3 parçalı flanşlı küresel vana, dişli hatlar için ise 2 parçalı dişli küresel vana kullanılır.
| Basınç sınıfı | PN16 |
| Tip | 2 parçalı, tam geçişli |
| Flanş bağlantısı | TS EN 1092-1 PN16 |
| Çalışma sıcaklığı | -50 / +210 °C |
| Gövde malzemesi | AISI 304 / AISI 316 |
| Ölçü aralığı | 1/2″ – 8″ (DN15 – DN200) |
| Marka | TES |
| Teslimat | Standart ölçüler stoktan |
PN16 Paslanmaz 2 Parçalı Flanşlı Küresel Vana Ölçü Tablosu
| Ölçü (inç) | Ød (mm) | L (mm) | D (mm) | C (mm) | G (mm) | W (mm) | H (mm) | F (mm) | N x ØM |
|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 15 | 115 | 95 | 65 | 45 | 150 | 75 | 2 | 4 x Ø14 |
| 3/4″ | 20 | 120 | 105 | 75 | 58 | 150 | 78 | 2 | 4 x Ø14 |
| 1″ | 25 | 125 | 115 | 85 | 68 | 180 | 90 | 2 | 4 x Ø14 |
| 1 1/4″ | 32 | 130 | 140 | 100 | 78 | 180 | 94 | 2 | 4 x Ø18 |
| 1 1/2″ | 40 | 140 | 150 | 110 | 88 | 244 | 124 | 3 | 4 x Ø18 |
| 2″ | 50 | 150 | 165 | 125 | 102 | 244 | 132 | 3 | 4 x Ø18 |
| 2 1/2″ | 65 | 170 | 185 | 145 | 122 | 285 | 170 | 3 | 8 x Ø18 |
| 3″ | 80 | 180 | 200 | 160 | 138 | 285 | 180 | 3 | 8 x Ø18 |
| 4″ | 100 | 190 | 220 | 180 | 158 | 285 | 194 | 3 | 8 x Ø18 |
| 5″ | 125 | 325 | 250 | 210 | 188 | 750 | 225 | 4 | 8 x Ø18 |
| 6″ | 150 | 350 | 285 | 240 | 212 | 750 | 275 | 4 | 8 x Ø22 |
| 8″ | 200 | 400 | 340 | 295 | 268 | 1000 | 340 | 5 | 12 x Ø22 |

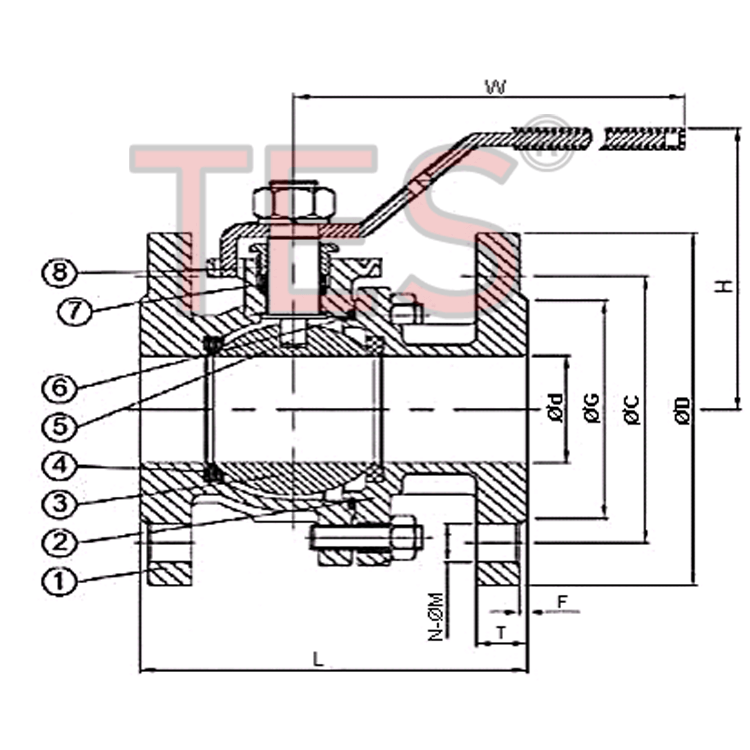

Tüm ölçüler milimetredir. Ød: küre geçiş çapı, L: vana boyu, D: flanş dış çapı, C: cıvata delikleri merkez çapı, G: conta yüzeyi çapı, W: kol uzunluğu, H: yükseklik, F: conta yüzeyi yüksekliği, N x ØM: cıvata deliği sayısı x çapı. Flanş bağlantısı: TS EN 1092-1 PN16. Çalışma sıcaklığı: -50 / +210 °C.
Parça ve Malzeme Listesi
| No. | Parça | Malzeme |
|---|---|---|
| 1 | Gövde / Body | AISI 304 |
| 2 | Kapak / Cap | AISI 304 |
| 3 | Küre / Ball | AISI 304 |
| 4 | Küre contası / Ball seat | PTFE |
| 5 | Hareket mili / Stem | AISI 304 |
| 6 | Gövde teflonu / Body gasket | PTFE |
| 7 | Sızdırmazlık contası / Stem packing | PTFE |
| 8 | Salmastra / Gland | AISI 304 |
Parça numaraları teknik çizimdeki numaralarla aynıdır. Tabloda AISI 304 gövdeli modelin malzemeleri gösterilmiştir; vanalarımızı AISI 316 gövdeli olarak da tedarik ediyoruz. Detaylı teknik föy için PDF kataloğu inceleyebilirsiniz.
Paslanmaz 2 Parçalı Flanşlı Küresel Vana Nerelerde Kullanılır?
Paslanmaz 2 Parçalı Flanşlı Küresel Vana en çok şu noktalarda kullanılır:
- Flanşlı boru hatları: flanşlı paslanmaz hatlarda akışı açmak veya kesmek için kullanılır.
- Büyük çaplı hatlar: dişli bağlantının uygun olmadığı büyük çaplarda tercih edilir.
- Ekipman giriş-çıkışları: tank, depo ve ekipmanların flanşlı giriş-çıkışlarında akışı kontrol eder.
Bu ürünü özellikle gıda, ilaç, kimya ve enerji sektörlerindeki paslanmaz tesisatlarda sık görürsünüz.
Neden Kromtes'ten Tedarik Etmelisiniz?
Kromtes, TES markasının sahibi ve Türkiye ithalatçısıdır. TES, firmamızın tescilli markasıdır; bu yüzden ürünü kaynağından depomuza kadar doğrudan biz takip ediyoruz.
- Stoktan teslim: Standart ölçülerdeki 2 parçalı flanşlı küresel vanaları stoktan, bekletmeden gönderiyoruz.
- Tescilli TES markası: Ürünlerin üzerinde TES markası yer alır; böylece aldığınız parçanın kaynağını her zaman bilirsiniz.
- Doğrudan ithalatçıdan tedarik: Aracı olmadan doğrudan ithalatçı firmadan alırsınız; bu da fiyat ve tedarik sürekliliğinde avantaj sağlar.
- 30 yıllık sektör deneyimi: Doğru ölçü ve malzeme seçiminde ekibimiz size destek olur.
Flanşlı Küresel Vana Hakkında Sık Sorulan Sorular
Paslanmaz 2 parçalı flanşlı küresel vana nedir?
Flanşlı boru hatlarında akışı kontrol etmek ve hattı kesmek için kullanılan, gövdesi iki parçadan oluşan, iki ucu flanşlı bir küresel vanadır (ball valve). Kromtes, TES markalı PN16 tam geçişli modelleri AISI 304 ve AISI 316 kalitede, 1/2″ ile 8″ arası ölçülerde tedarik eder.
2 parçalı flanşlı küresel vana hangi ölçülerde bulunur?
Standart ölçüler 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 5″, 6″ ve 8″ şeklindedir (DN15 – DN200). Tüm ölçüleri sayfadaki tabloda bulabilirsiniz.
Flanşlı ve dişli küresel vana arasındaki fark nedir?
Flanşlı vana, hattaki karşı flanşlara conta ve cıvatayla bağlanır; özellikle büyük çaplarda tercih edilir. Dişli vana ise boruya vidalanarak bağlanır ve genellikle küçük çaplarda kullanılır.
Flanşlı vanaya hangi flanş uyar?
Bu vananın flanşları TS EN 1092-1 PN16 ölçülerindedir. Bu yüzden aynı DN ölçüsündeki PN16 düz flanşlar ile doğrudan eşleşir. Örneğin 2″ (DN50) vanada flanş dış çapı 165 mm, cıvata merkez çapı 125 mm ve 4 adet 18 mm cıvata deliği bulunur.
Çalışma basıncı ve sıcaklığı nedir?
Bu vanalar PN16 basınç sınıfındadır ve -50 °C ile +210 °C arasındaki sıcaklıklarda kullanılabilir.
Paslanmaz flanşlı küresel vana stokta var mı, fiyat teklifi nasıl alınır?
Evet. Standart ölçülerdeki TES marka 2 parçalı flanşlı küresel vanaları AISI 304 ve AISI 316 kalitede stoktan teslim ediyoruz. Genel tesisat, su ve gıda uygulamalarında 304 çoğunlukla yeterlidir; klorlu su, deniz suyu veya asidik kimyasallar gibi korozif ortamlarda 316 daha doğru bir seçimdir. Güncel fiyat için sayfanın üstündeki TEKLİF İSTE butonunu kullanın ya da +90 212 549 88 37 numaralı telefondan Kromtes satış ekibini arayın.
