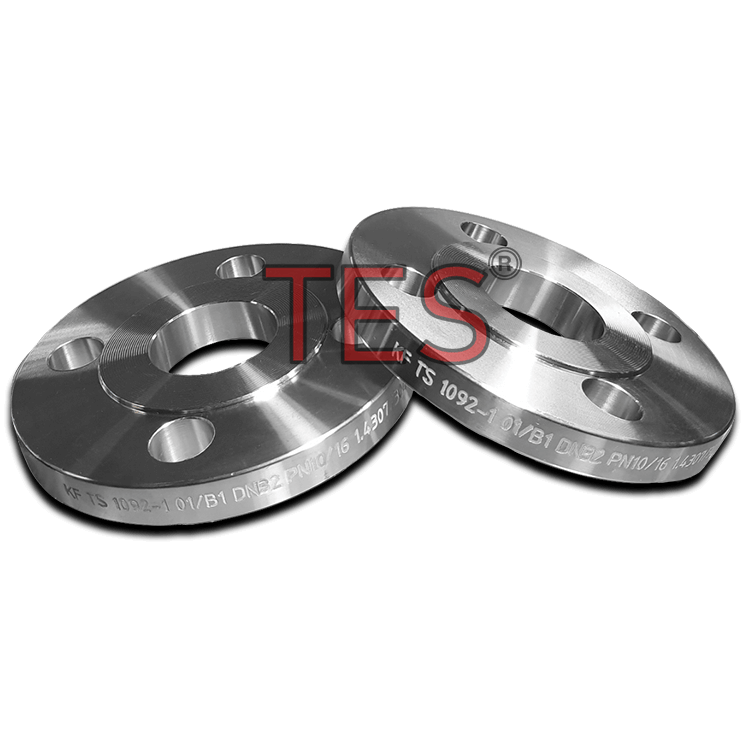

Paslanmaz PN40 düz flanş, yüksek basınçlı paslanmaz boru hatlarının birleştirilmesinde ve ürün giriş-çıkışlarında kullanılan, conta basma yüzeyli paslanmaz çelik bir bağlantı elemanıdır. Kromtes olarak TES markalı TS EN 1092-1 Tip 01 B1 standardındaki PN40 düz flanşları AISI 304 ve AISI 316 kalitede, DN15 (1/2″) ile DN600 (24″) arasındaki ölçülerde tedarik ediyoruz; ayrıca farklı ölçü ve adetler için hızlı teklif veriyoruz.
Örneğin iki flanş arasına conta konur ve cıvatalarla sıkılır; böylece bağlantı gerektiğinde kolayca sökülebilir. PN40, flanşın 40 bar nominal basınç sınıfında olduğunu gösterir; DN50’ye kadar PN16 flanşlarla ölçüleri aynıdır, DN65 ve sonrasında kalınlık, cıvata eksen çapı ve delik sayısı farklılık gösterir. Daha düşük basınçlı hatlarda PN16 düz flanş veya PN10 düz flanş daha uygun bir seçimdir.
| Standart | TS EN 1092-1 |
| Tip | Tip 01 / B1 (conta basma yüzeyli) |
| Basınç sınıfı | PN40 |
| Malzeme | AISI 304 / AISI 316 |
| Ölçü aralığı | DN15 – DN600 (1/2″ – 24″) |
| Marka | TES |
| Teslimat | Standart ölçüler stoktan |
TS EN 1092-1 PN40 Paslanmaz Düz Flanş Ölçü Tablosu
| İnç | DN | D | K | B1 | d1 | L x n | C1 | f1 |
|---|---|---|---|---|---|---|---|---|
| 1/2″ | 15 | 95 | 65 | 22 | 45 | 14 x 4 | 14 | 2 |
| 3/4″ | 20 | 105 | 75 | 27,5 | 58 | 14 x 4 | 16 | 2 |
| 1″ | 25 | 115 | 85 | 34,5 | 68 | 14 x 4 | 16 | 2 |
| 1 1/4″ | 32 | 140 | 100 | 43,5 | 78 | 18 x 4 | 18 | 2 |
| 1 1/2″ | 40 | 150 | 110 | 49,5 | 88 | 18 x 4 | 18 | 3 |
| 2″ | 50 | 165 | 125 | 61,5 | 102 | 18 x 4 | 20 | 3 |
| 2 1/2″ | 65 | 185 | 145 | 77,5 | 122 | 18 x 8 | 22 | 3 |
| 3″ | 80 | 200 | 160 | 90,5 | 138 | 18 x 8 | 24 | 3 |
| 4″ | 100 | 235 | 190 | 116 | 162 | 22 x 8 | 26 | 3 |
| 5″ | 125 | 270 | 220 | 141,5 | 188 | 26 x 8 | 28 | 3 |
| 6″ | 150 | 300 | 250 | 170,5 | 218 | 26 x 8 | 30 | 3 |
| 8″ | 200 | 375 | 320 | 221,5 | 285 | 30 x 12 | 36 | 3 |
| 10″ | 250 | 450 | 385 | 276,5 | 345 | 33 x 12 | 42 | 3 |
| 12″ | 300 | 515 | 450 | 327,5 | 410 | 33 x 16 | 52 | 4 |
| 14″ | 350 | 580 | 510 | 359 | 465 | 36 x 16 | 58 | 4 |
| 16″ | 400 | 660 | 585 | 411 | 535 | 39 x 16 | 65 | 4 |
| 18″ | 450 | 685 | 610 | 462 | 560 | 39 x 20 | z | 4 |
| 20″ | 500 | 755 | 670 | 513,5 | 615 | 42 x 20 | z | 4 |
| 24″ | 600 | 890 | 795 | 616,5 | 735 | 48 x 20 | z | 5 |

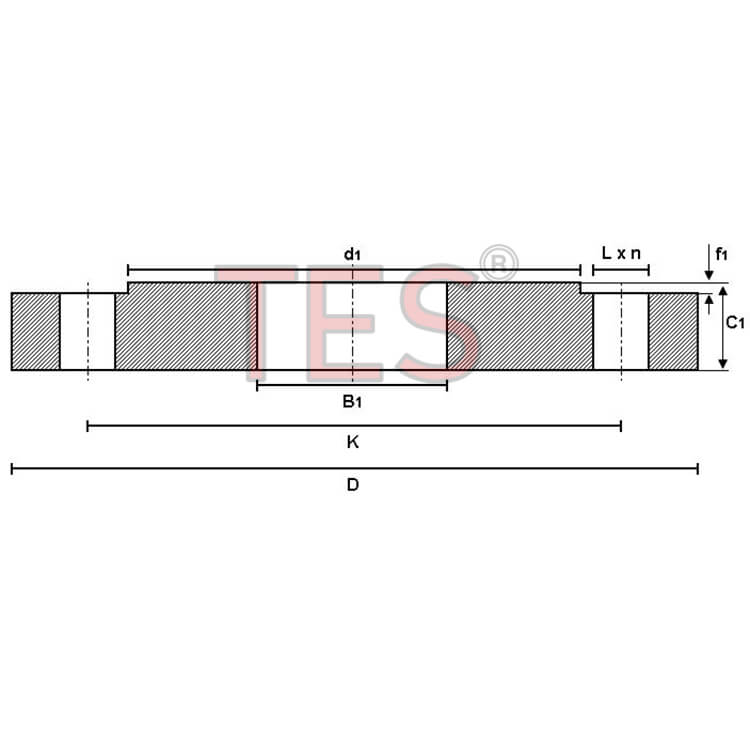

Tüm ölçüler milimetredir. z: belirli bir standardı yoktur, değişebilir. D: flanş dış çapı, K: cıvata delikleri merkez çapı, B1: flanş iç çapı, d1: conta basma yüzeyi çapı, L x n: cıvata deliği çapı x delik sayısı, C1: flanş kalınlığı, f1: conta basma yüzeyi yüksekliği. Kalınlık toleransları: ≤ 18 mm için +1,0 / -1,3 mm; 18–50 mm için ± 1,5 mm; 50 mm üzeri için ± 2,0 mm. Malzeme: AISI 304 / AISI 316. Detaylı teknik föy için PDF kataloğu inceleyebilirsiniz.
Paslanmaz PN40 Düz Flanş Nerelerde Kullanılır?
Paslanmaz PN40 Düz Flanş en çok şu noktalarda kullanılır:
- Yüksek basınçlı hatlar: 40 bar nominal basınca kadar çalışan paslanmaz boru hatlarında kullanılır.
- Boru hatlarını birleştirmek: iki flanş arasına conta konup cıvatalarla sıkılarak sökülebilir bir bağlantı kurulur.
- Ekipman ve vana bağlantıları: flanşlı ekipman ve vanaların hatta bağlanmasını sağlar.
Bu ürünü özellikle gıda, ilaç, kimya ve enerji sektörlerindeki paslanmaz tesisatlarda sık görürsünüz.
Neden Kromtes'ten Tedarik Etmelisiniz?
Kromtes, TES markasının sahibi ve Türkiye ithalatçısıdır. TES, firmamızın tescilli markasıdır; bu yüzden ürünü kaynağından depomuza kadar doğrudan biz takip ediyoruz.
- Stoktan teslim: Standart ölçülerdeki PN40 düz flanşları stoktan, bekletmeden gönderiyoruz.
- Tescilli TES markası: Ürünlerin üzerinde TES markası yer alır; böylece aldığınız parçanın kaynağını her zaman bilirsiniz.
- Doğrudan ithalatçıdan tedarik: Aracı olmadan doğrudan ithalatçı firmadan alırsınız; bu da fiyat ve tedarik sürekliliğinde avantaj sağlar.
- 30 yıllık sektör deneyimi: Doğru ölçü ve malzeme seçiminde ekibimiz size destek olur.
PN40 Flanş Hakkında Sık Sorulan Sorular
Paslanmaz PN40 düz flanş nedir?
Yüksek basınçlı paslanmaz boru hatlarında kullanılan, 40 bar nominal basınç sınıfında, conta basma yüzeyli bir flanştır. Kromtes, TES markalı TS EN 1092-1 Tip 01 B1 standardındaki PN40 düz flanşları AISI 304 ve AISI 316 kalitede, DN15 ile DN600 arası ölçülerde tedarik eder.
PN40 düz flanş hangi ölçülerde bulunur?
Standart ölçüler DN15 (1/2″) ile DN600 (24″) arasındadır: DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600. Tüm ölçü değerlerini sayfadaki tabloda bulabilirsiniz.
PN40 ile PN16 flanş arasındaki fark nedir?
PN değeri flanşın nominal basınç sınıfını gösterir: PN16 16 bar, PN40 ise 40 bar içindir. DN50’ye kadar PN16 ve PN40 flanşların ölçüleri aynıdır. DN65 ve sonrasındaki ölçülerde ise flanş kalınlığı, cıvata eksen çapı ve delik sayısı farklılık gösterir. Bu yüzden DN65 ve üzerinde iki sınıf birbirine karıştırılmamalıdır. Daha düşük basınçlı hatlar için PN16 düz flanş kullanılır.
DN50 (2") PN40 düz flanş ölçüleri nedir?
DN50 (2″) PN40 düz flanşta dış çap (D) 165 mm, cıvata merkez çapı (K) 125 mm, iç çap (B1) 61,5 mm, conta yüzeyi çapı (d1) 102 mm, flanş kalınlığı (C1) 20 mm’dir ve 18 mm çapında 4 cıvata deliği bulunur. Diğer ölçüler için sayfadaki tabloya bakabilirsiniz.
Paslanmaz PN40 Düz Flanş stokta var mı, fiyat teklifi nasıl alınır?
Evet. Standart ölçülerdeki TES marka ürünleri AISI 304 ve AISI 316 kalitede stoktan teslim ediyoruz. Genel tesisat, su ve gıda uygulamalarında 304 çoğunlukla yeterlidir; klorlu su, deniz suyu veya asidik kimyasallar gibi korozif ortamlarda 316 daha doğru bir seçimdir (genel bilgi için paslanmaz çelik maddesine bakabilirsiniz). Güncel fiyat için sayfanın üstündeki TEKLİF İSTE butonunu kullanın ya da +90 212 549 88 37 numaralı telefondan Kromtes satış ekibini arayın.
