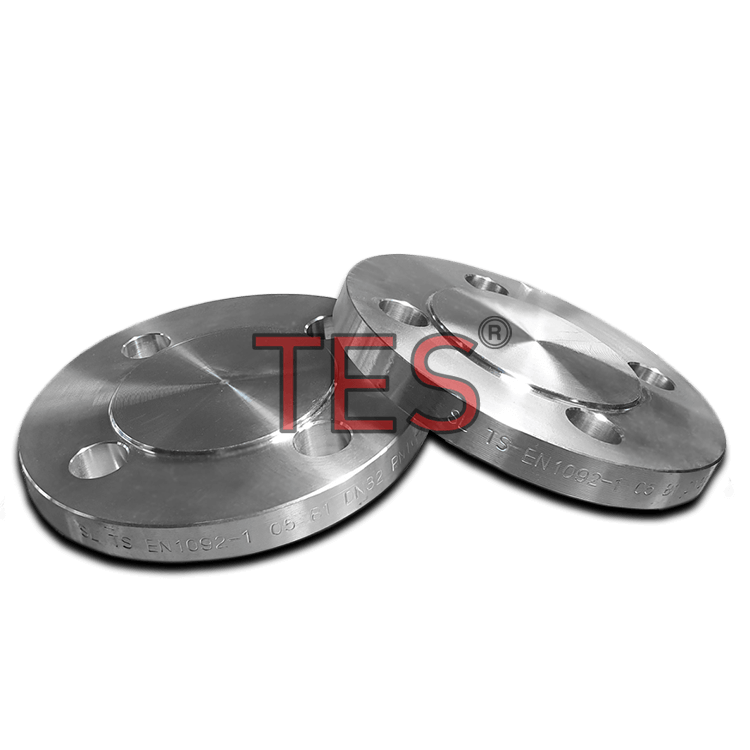

Paslanmaz PN16 kör flanş, boru hatlarının ve ürün giriş-çıkışlarının sonunu kapatmak (körlemek) için kullanılan, ortası kapalı ve conta basma yüzeyli paslanmaz çelik bir flanştır. Kromtes olarak TES markalı TS EN 1092-1 Tip 05 B1 standardındaki PN16 kör flanşları AISI 304 ve AISI 316 kalitede, DN15 (1/2″) ile DN1200 (48″) arasındaki ölçülerde tedarik ediyoruz; ayrıca farklı ölçü ve adetler için hızlı teklif veriyoruz.
Örneğin hattın ileride uzatılacağı bir noktada veya kullanılmayan bir flanşlı çıkışta, karşı flanşa conta ile cıvatalanarak hattı kapatır; gerektiğinde sökülüp hat yeniden açılabilir. PN16, flanşın 16 bar nominal basınç sınıfında olduğunu gösterir; DN200’e kadar PN10 ve PN16 kör flanşların ölçüleri aynıdır, DN200 ve sonrasında kalınlık, cıvata eksen çapı ve delik sayısı farklılık gösterir. Hattı birleştirmek için PN16 düz flanş, farklı basınç sınıfı için ise PN10 kör flanş kullanılır.
| Standart | TS EN 1092-1 |
| Tip | Tip 05 / B1 (conta basma yüzeyli) |
| Basınç sınıfı | PN16 |
| Malzeme | AISI 304 / AISI 316 |
| Ölçü aralığı | DN15 – DN1200 (1/2″ – 48″) |
| Marka | TES |
| Teslimat | Standart ölçüler stoktan |
TS EN 1092-1 PN16 Paslanmaz Kör Flanş Ölçü Tablosu
| İnç | DN | D | K | d1 | L x n | C4 | f1 |
|---|---|---|---|---|---|---|---|
| 1/2″ | 15 | 95 | 65 | 45 | 14 x 4 | 16 | 2 |
| 3/4″ | 20 | 105 | 75 | 58 | 14 x 4 | 18 | 2 |
| 1″ | 25 | 115 | 85 | 68 | 14 x 4 | 18 | 2 |
| 1 1/4″ | 32 | 140 | 100 | 78 | 18 x 4 | 18 | 2 |
| 1 1/2″ | 40 | 150 | 110 | 88 | 18 x 4 | 18 | 3 |
| 2″ | 50 | 165 | 125 | 102 | 18 x 4 | 18 | 3 |
| 2 1/2″ | 65 | 185 | 145 | 122 | 18 x 8 | 18 | 3 |
| 3″ | 80 | 200 | 160 | 138 | 18 x 8 | 20 | 3 |
| 4″ | 100 | 220 | 180 | 158 | 18 x 8 | 20 | 3 |
| 5″ | 125 | 250 | 210 | 188 | 18 x 8 | 22 | 3 |
| 6″ | 150 | 285 | 240 | 212 | 22 x 8 | 22 | 3 |
| 8″ | 200 | 340 | 295 | 268 | 22 x 12 | 24 | 3 |
| 10″ | 250 | 405 | 355 | 320 | 26 x 12 | 26 | 3 |
| 12″ | 300 | 460 | 410 | 378 | 26 x 12 | 28 | 4 |
| 14″ | 350 | 520 | 470 | 438 | 26 x 16 | 30 | 4 |
| 16″ | 400 | 580 | 525 | 490 | 30 x 16 | 32 | 4 |
| 18″ | 450 | 640 | 585 | 550 | 30 x 20 | 40 | 4 |
| 20″ | 500 | 715 | 650 | 610 | 33 x 20 | 44 | 4 |
| 24″ | 600 | 840 | 770 | 725 | 36 x 20 | 54 | 5 |
| 28″ | 700 | 910 | 840 | 795 | 36 x 24 | 58 | 5 |
| 32″ | 800 | 1025 | 950 | 900 | 39 x 24 | 62 | 5 |
| 36″ | 900 | 1125 | 1050 | 1000 | 39 x 28 | 64 | 5 |
| 40″ | 1000 | 1255 | 1170 | 1115 | 42 x 28 | 68 | 5 |
| 48″ | 1200 | 1485 | 1390 | 1330 | 48 x 32 | c | 5 |

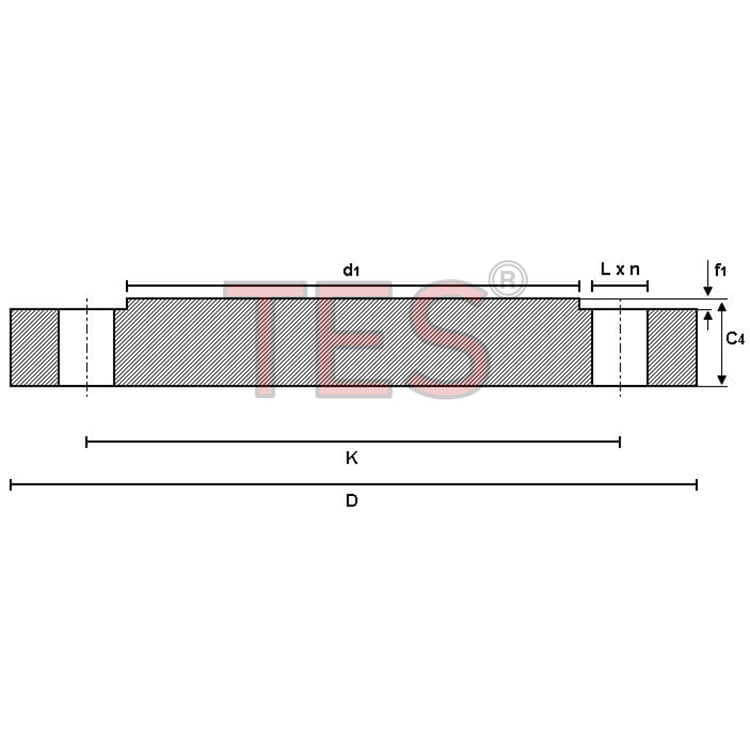

Tüm ölçüler milimetredir. D: flanş dış çapı, K: cıvata delikleri merkez çapı, d1: conta basma yüzeyi çapı, L x n: cıvata deliği çapı x delik sayısı, C4: flanş kalınlığı, f1: conta basma yüzeyi yüksekliği. c: satın alan tarafından belirlenir. C4 kalınlık toleransları: ≤ 18 mm için +1,0 / -1,3 mm; 18–50 mm için ± 1,5 mm; 50 mm üzeri için ± 2,0 mm. Malzeme: AISI 304 / AISI 316. Detaylı teknik föy için PDF kataloğu inceleyebilirsiniz.
Paslanmaz PN16 Kör Flanş Nerelerde Kullanılır?
Paslanmaz PN16 Kör Flanş en çok şu noktalarda kullanılır:
- Hat sonunu kapatmak: boru hattının bitiş noktasını conta ve cıvatayla kapatır.
- Kullanılmayan çıkışlar: tank, depo ve ekipmanların boşta kalan flanşlı çıkışlarını körler.
- İleride uzatılacak hatlar: hattı geçici olarak kapatır; sökülüp hat kolayca devam ettirilebilir.
Bu ürünü özellikle gıda, ilaç, kimya ve enerji sektörlerindeki paslanmaz tesisatlarda sık görürsünüz.
Neden Kromtes'ten Tedarik Etmelisiniz?
Kromtes, TES markasının sahibi ve Türkiye ithalatçısıdır. TES, firmamızın tescilli markasıdır; bu yüzden ürünü kaynağından depomuza kadar doğrudan biz takip ediyoruz.
- Stoktan teslim: Standart ölçülerdeki PN16 kör flanşları stoktan, bekletmeden gönderiyoruz.
- Tescilli TES markası: Ürünlerin üzerinde TES markası yer alır; böylece aldığınız parçanın kaynağını her zaman bilirsiniz.
- Doğrudan ithalatçıdan tedarik: Aracı olmadan doğrudan ithalatçı firmadan alırsınız; bu da fiyat ve tedarik sürekliliğinde avantaj sağlar.
- 30 yıllık sektör deneyimi: Doğru ölçü ve malzeme seçiminde ekibimiz size destek olur.
PN16 Kör Flanş Hakkında Sık Sorulan Sorular
Paslanmaz PN16 kör flanş nedir?
Boru hatlarının ve ürün giriş-çıkışlarının sonunu kapatmak için kullanılan, ortası kapalı, conta basma yüzeyli bir flanştır. Kromtes, TES markalı TS EN 1092-1 Tip 05 B1 standardındaki PN16 kör flanşları AISI 304 ve AISI 316 kalitede, DN15 ile DN1200 arası ölçülerde tedarik eder.
PN16 kör flanş hangi ölçülerde bulunur?
Standart ölçüler DN15 (1/2″) ile DN1200 (48″) arasındadır: DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200. Tüm ölçü değerlerini sayfadaki tabloda bulabilirsiniz.
PN10 ile PN16 kör flanş arasındaki fark nedir?
PN değeri flanşın nominal basınç sınıfını gösterir: PN10 10 bar, PN16 ise 16 bar içindir. DN200’e kadar PN10 ve PN16 flanşların ölçüleri aynıdır, aralarında fark yoktur. DN200 ve sonrasındaki ölçülerde ise flanş kalınlığı, cıvata eksen çapı ve delik sayısı farklılık gösterir; bu yüzden büyük ölçülerde iki sınıf birbirine karıştırılmamalıdır. Kör flanş ile düz flanş arasındaki fark ise ortasının kapalı olmasıdır: düz flanş hattı birleştirir, kör flanş hattı kapatır.
DN50 (2") PN16 kör flanş ölçüleri nedir?
DN50 (2″) PN16 kör flanşta dış çap (D) 165 mm, cıvata merkez çapı (K) 125 mm, conta yüzeyi çapı (d1) 102 mm, flanş kalınlığı (C4) 18 mm’dir ve 18 mm çapında 4 cıvata deliği bulunur. Diğer ölçüler için sayfadaki tabloya bakabilirsiniz.
Paslanmaz PN16 Kör Flanş stokta var mı, fiyat teklifi nasıl alınır?
Evet. Standart ölçülerdeki TES marka ürünleri AISI 304 ve AISI 316 kalitede stoktan teslim ediyoruz. Genel tesisat, su ve gıda uygulamalarında 304 çoğunlukla yeterlidir; klorlu su, deniz suyu veya asidik kimyasallar gibi korozif ortamlarda 316 daha doğru bir seçimdir (genel bilgi için paslanmaz çelik maddesine bakabilirsiniz). Güncel fiyat için sayfanın üstündeki TEKLİF İSTE butonunu kullanın ya da +90 212 549 88 37 numaralı telefondan Kromtes satış ekibini arayın.
